Серия электрических силовых труб

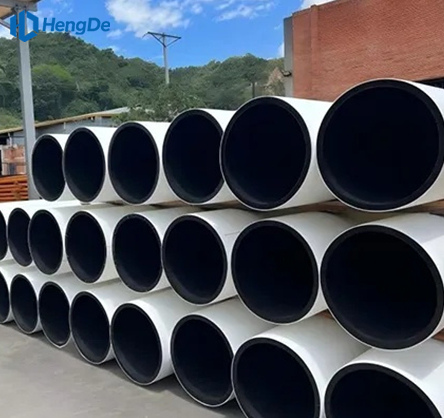

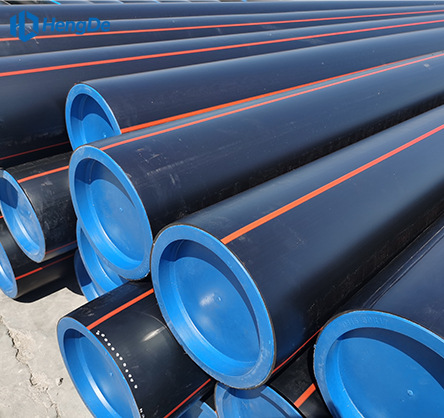

Труба питания HDPE
Стандарт: DL/T 802.7-2023
1. Размер: SN12, SN18, SN24.
2. Длина: 5,8 м/11,8 м.
3. Сертификат происхождения (CO): Китай, CO может быть предоставлен.
4. Контроль качества продукции: Инспекция сырья, производственного процесса, доставки или сторонней фабрики.
5. Стандарт: DL/T 802.7-2023.
6. Срок доставки: 10-20 дней в зависимости от общего количества.
- Introduction
- Feature
- Specification
- Physical Parameter
- Application
- Download
Introduction
Трубы из полиэтилена высокой плотности (HDPE) изготавливаются из высококачественного полиэтилена высокой плотности в качестве основного сырья с соответствующими добавками и производятся методом экструзии. Эти трубы из HDPE могут прокладываться с помощью горизонтально-направленного бурения (ГНБ), традиционной траншейной прокладки и другими методами. Они широко используются в качестве защитных оболочек для подземных высоковольтных кабелей и кабелей уличных фонарей.
Описание силовой трубы из ПЭВП (полиэтилена высокой плотности)
Назначение полиэтиленовых труб высокой плотности (HDPE) для электросетей — обеспечение свободного и защищенного пути для кабеля. Полиэтиленовые трубы HDPE изготавливаются для механической защиты высоковольтных, низковольтных и сервисных электрических кабелей. В основном полиэтиленовые трубы HDPE используются при прокладке локальных и междугородних электросетей. Внешняя оболочка из HDPE делает трубу более прочной и долговечной, позволяет ей выдерживать давление при прокладке/протягивании кабеля, а также сохранять округлость под давлением грунта и транспортной нагрузкой.
Посещение заводов и независимые инспекции приветствуются.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Feature
Преимущества силовых труб из ПЭВП (полиэтилена высокой плотности)
Контролируемое источником сырье
Высокое давление и устойчивость к коррозии
Структурно стабильная с гладкой поверхностью
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Устойчив к ультрафиолетовому излучению и подходит для хранения на открытом воздухе в течение одного года.
Высокая устойчивость к электростатическому разряду и сдавливанию.
Увеличение срока службы сети.
Высокая гибкость.
Высокая пластичность.
Низкие требования к усилию натяжения.
Облегчает техническое обслуживание и будущие модернизации.
Сокращает затраты и время на монтаж проекта.
Specification
| Номинальный внутренний диаметра ДН/ИД | Номинальная толщина стенкиен | Неправильная осанка | ||
| Номинальный класс жесткости кольцаб | ||||
| SN12 | SN18 | SN24 | ||
| 70 | 3.0 | 3.8 | 4.5 | ≤1,6 |
| 90 | 4.0 | 5.0 | 6.0 | ≤1,8 |
| 100 | 5.0 | 6.5 | 8.0 | ≤2.0 |
| 125 | 6.0 | 8.0 | 10.0 | ≤2,3 |
| 150 | 8.0 | 10.0 | 12.5 | ≤2,5 |
| 175 | 10.0 | 12.5 | 15.0 | ≤2,8 |
| 200 | 12.5 | 15.0 | 17.5 | ≤3,2 |
| 225 | 15.0 | 17.5 | 20.0 | ≤3,8 |
| 250 | 17.5 | 20.0 | 22.5 | ≤4,2 |
| аВ особых случаях, по согласованию между поставщиком и покупателем, могут быть изготовлены трубы других спецификаций, при условии, что их номинальный класс жесткости кольца не будет ниже ближайшего класса, указанного в таблице. b SN12, SN18 и SN24 — это номинальные классы жесткости кольца соответственно. По требованию заказчика могут быть также приняты более высокие классы жесткости кольца. | ||||
| Примечание: Если номинальный внутренний диаметр составляет DN/ID 150, трубопроводы могут поставляться в бухтах, при этом к неровностям не предъявляются требования, или же это требование может быть определено путем переговоров между поставщиком и покупателем. | ||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Physical Parameter
| Физические и химические свойства кабельного канала DLT802.7-2023 | ||||
| Элемент | Требование | |||
| ПВХ | HDPE | МПП | ||
| 1 | Плотность (г/см³) | 1.35~1.46 | 0,94~0,98 | 0,89~0,93 |
| 2 | Жесткость кольца (кН/м²) | SN20:≥20 | SN12:≥12 | SN24:≥24 |
| SN30:≥30 | SN18:≥18 | SN32:≥32 | ||
| SN40:≥40 | SN24:≥24 | SN40:≥40 | ||
| 3 | Тест на сплющивание | Образец не должен быть расколот. | ||
| 4 | Предел прочности на растяжение/МПа | ≥40 | ≥22 | ≥25 |
| 5 | Прочность сварного шва/МПа | ≥30 | ≥22 | ≥22,5 |
| 6 | Относительное удлинение при разрыве/% | ≥80 | ≥350 | ≥150 |
| 7 | Ударный молоток | По меньшей мере 9 из 10 образцов не разрушились. | ||
| 8 | Коэффициент статического трения | ≤0,35 | ||
| 9 | Температура размягчения по Викату/°C | ≥83 | ≥110 | ≥150 |
| 10 | Скорость вертикального сокращения/% | ≤5 | ≤3 | ≤3 |
| 11 | Рассеивание тепла | При нахождении при комнатной температуре в течение указанного периода времени температура внутренней и внешней стенок трубки должна быть не выше 30℃. | ||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Application
• Электропитание
• Низковольтное и средневольтное электроснабжение
• Освещение территории
• Сигнализация и управление
• Волоконно-оптическая связь
• Возобновляемая энергия (проекты солнечной и ветровой энергетики)
• Интеллектуальные транспортные системы (ИТС)
• SCADA (Система диспетчерского управления и сбора данных)
